資料一覧

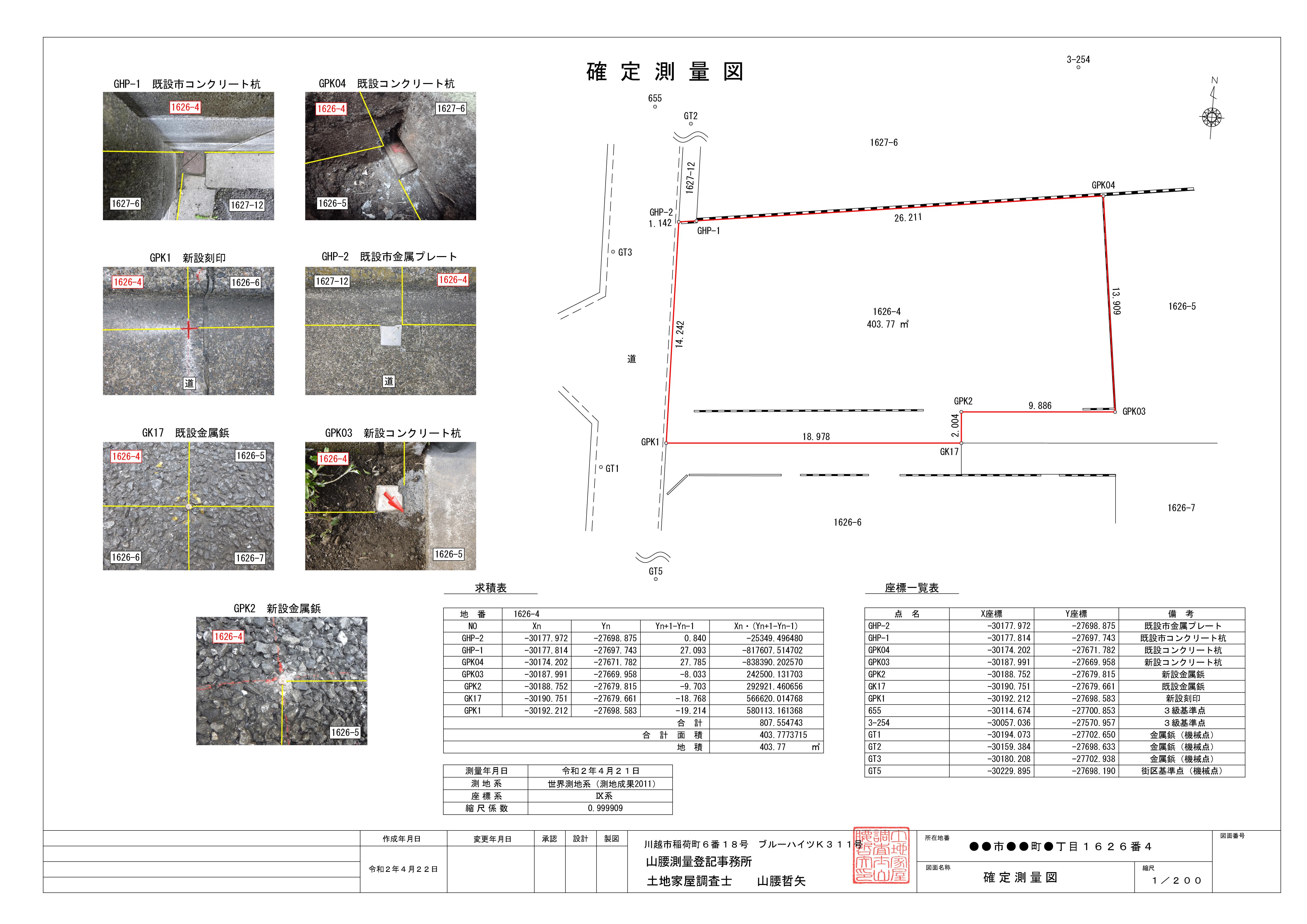

確定測量図（境界確定測量の際に作成する図面）
境界確定測量において、現地業務が完了したら 確定測量図を作成し、発行します。
確定測量図には面積・面積の計算方法・間口の長さ・境界標の表示・その他座標データ等を記載します。
この図面があれば記載の境界標から測量地と隣接地の境を確認することができ、仮に境界標が亡失しても、測量実務者であれば原則として境界の復元をすることができます。
地積測量図（法務局に備え付ける図面）
土地表題登記・地積更正登記・土地分筆登記の際に法務局に提出する図面です。地積測量図は対象地が抹消されない限り、法務局に備え続けられます。
この図面は上記確定測量図の内容から道路後退（西側道路・セットバック）および位置指定道路（南側道路）の復元を目的とした分筆登記の際に作成したものです。
尚、市区町村によっては道路後退や位置指定道路の位置について、協議や打合せを要する場合があります。

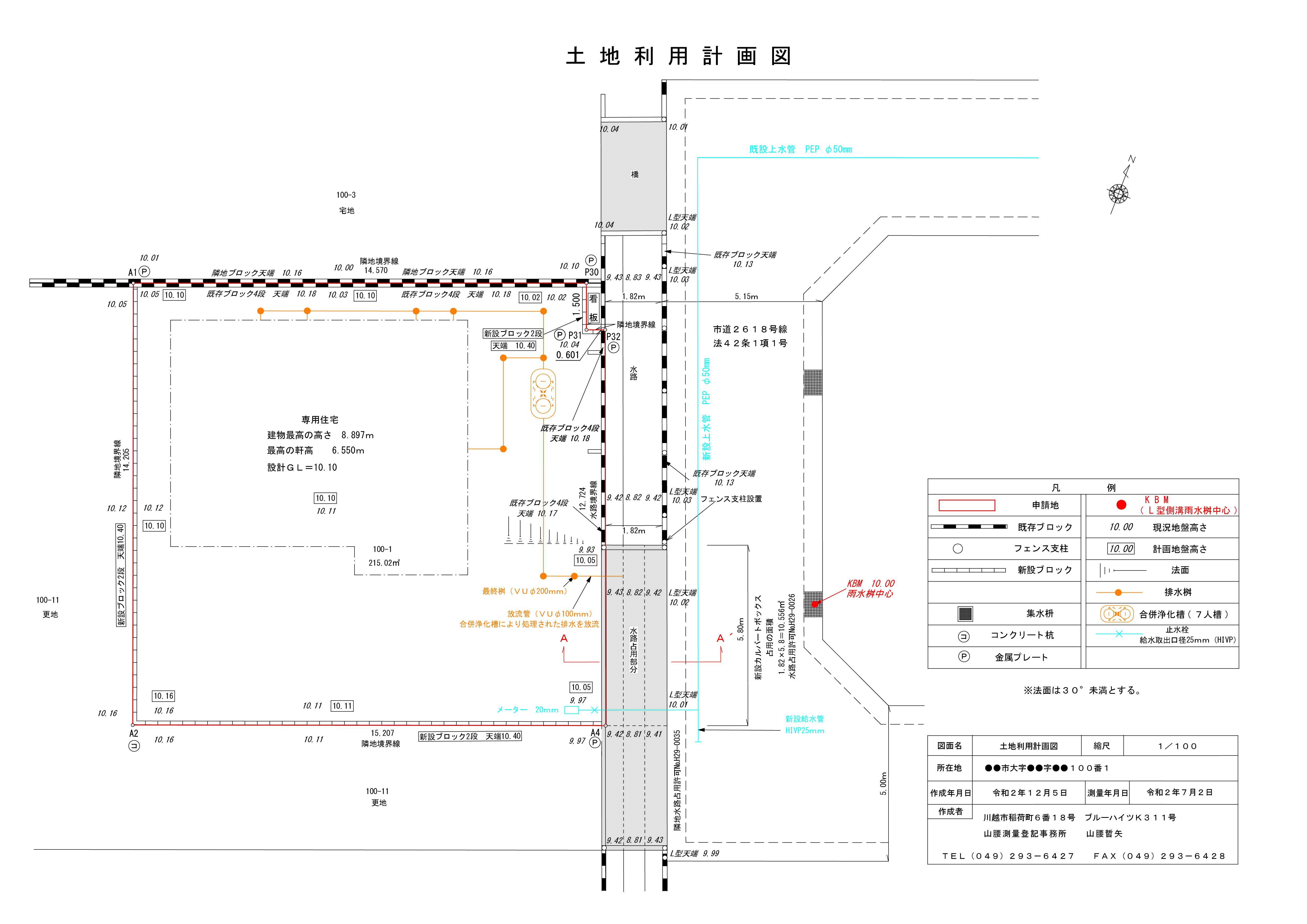

土地利用計画図（開発許可申請等で作成する図面）
開発許可申請の際作成した資料です。本件は市街化調整区域内での住宅建築で、敷地と道路との間に水路があり、その水路に浄化槽からの排水を放流し、また水路に橋を架ける計画です。開発許可のほか道路施工承認、水路占用許可も取得しております。PDF表示では土地利用計画図のほか、水路にかける橋の構造図もご覧いただけます。
